Otomasi Lampu Rumah Berbasis IoT dengan ESP32 dan Blynk App

1. Latar Belakang & Latar Masalah

Pemilik rumah sering menghadapi masalah pemborosan listrik akibat lupa mematikan lampu saat bepergian atau ingin menyalakan lampu teras dari jarak jauh demi alasan keamanan saat malam hari.

Solusi: Membangun sistem Smart Light Switch berbasis ESP32 yang terhubung ke jaringan Wi-Fi rumah. Sistem ini memungkinkan pengguna memantau dan mengontrol status lampu dari smartphone secara real-time dari mana saja melalui platform Blynk IoT.

2. Kebutuhan Komponen (Bill of Materials)

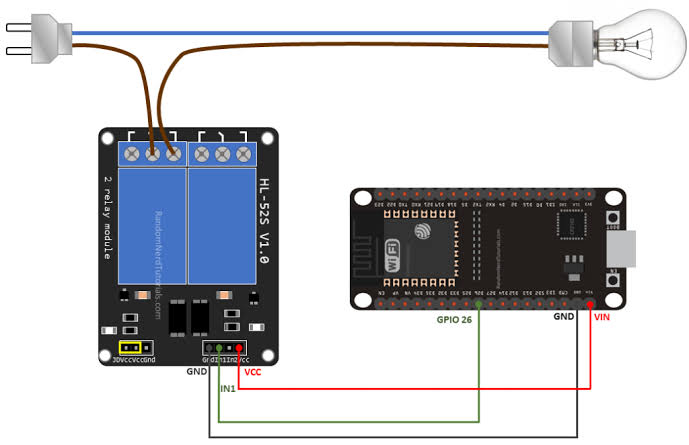

3. Skema Rangkaian & Perkabelan

Sistem dibagi menjadi dua blok tegangan: Tegangan Rendah (DC 5V/3.3V) untuk komunikasi ESP32 dengan Relay, dan Tegangan Tinggi (AC 220V) untuk daya lampu.

Tabel Koneksi Pin (Wiring List)

1. Sisi Sinyal Rendah (ESP32 ke Modul Relay):

   • VCC Relay $\rightarrow$ Pin VIN / 5V pada ESP32 (Memberi daya coil relay)

   • GND Relay $\rightarrow$ Pin GND pada ESP32

   • IN1 Relay $\rightarrow$ Pin GPIO 26 pada ESP32 (Sinyal kontrol Lampu 1)

   • IN2 Relay $\rightarrow$ Pin GPIO 27 pada ESP32 (Sinyal kontrol Lampu 2)

2. Sisi Tegangan Tinggi (Modul Relay ke Lampu 220V AC):

   • Kabel Fasa (Live) dari stopkontak PLN $\rightarrow$ Masuk ke pin COM (Common) pada Relay.

   • Pin NO (Normally Open) pada Relay $\rightarrow$ Dioperkan ke salah satu terminal Fitting Lampu.

   • Kabel Netral dari PLN $\rightarrow$ Langsung terhubung ke terminal Fitting Lampu satunya.

Peringatan Keselamatan: Saat merakit sisi AC 220V, pastikan colokan PLN tidak terhubung ke sumber listrik. Bungkus sambungan kabel dengan isolasi listrik yang aman.

4. Kode Program (Arduino C++)

Unggah kode program berikut melalui Arduino IDE setelah menginstal library Blynk (BlynkSimpleEsp32).

#define BLYNK_TEMPLATE_ID "TMPLxxxxxx"    // Dapatkan dari Dashboard Blynk
#define BLYNK_TEMPLATE_NAME "Smart Home Lamp"
#define BLYNK_AUTH_TOKEN "YourAuthTokenHere"

#include <WiFi.h>
#include <WiFiClient.h>
#include <BlynkSimpleEsp32.h>

// Informasi Wi-Fi Rumah
char ssid[] = "NamaWiFiRumah";
char pass[] = "PasswordWiFiRumah";

// Definisi Pin GPIO
#define RELAY_PIN_1 26 // GPIO 26 untuk Lampu 1
#define RELAY_PIN_2 27 // GPIO 27 untuk Lampu 2

// Fungsi kontrol dari Tombol Virtual Blynk V1
BLYNK_WRITE(V1) {
  int pinValue = param.asInt(); // Membaca status tombol di aplikasi (0 atau 1)
  // Modul relay umumnya Active LOW (LOW = ON, HIGH = OFF)
  digitalWrite(RELAY_PIN_1, pinValue == 1 ? LOW : HIGH);
}

// Fungsi kontrol dari Tombol Virtual Blynk V2
BLYNK_WRITE(V2) {
  int pinValue = param.asInt();
  digitalWrite(RELAY_PIN_2, pinValue == 1 ? LOW : HIGH);
}

void setup() {
  Serial.begin(115200);

  // Inisialisasi Pin Relay sebagai Output
  pinMode(RELAY_PIN_1, OUTPUT);
  pinMode(RELAY_PIN_2, OUTPUT);

  // Kondisi Awal: Lampu Mati (Relay Active LOW diset HIGH)
  digitalWrite(RELAY_PIN_1, HIGH);
  digitalWrite(RELAY_PIN_2, HIGH);

  // Hubungkan ke Blynk Server
  Blynk.begin(BLYNK_AUTH_TOKEN, ssid, pass);
}

void loop() {
  Blynk.run(); // Menjalankan proses latar belakang Blynk
}

5. Cara Kerja Sistem
