IF COMPARE - Arduflow LMS

Modul COMPARE masuk dalam kategori Logic & Control yang berfungsi untuk membandingkan dua nilai numerik (angka) berdasarkan aturan logika perbandingan yang dipilih (misalnya >, <, ==, >=, atau <=). Output akan bernilai HIGH (TRUE) jika kondisi perbandingannya terpenuhi, dan bernilai LOW (FALSE) jika tidak terpenuhi.

Prinsip Kerja:

Kondisi Terpenuhi (TRUE): Blok mengirim sinyal HIGH (1) ke Output.
Kondisi Tidak Terpenuhi (FALSE): Blok mengirim sinyal LOW (0) ke Output.

Contoh Kasus pada Rangkaian Arduflow:

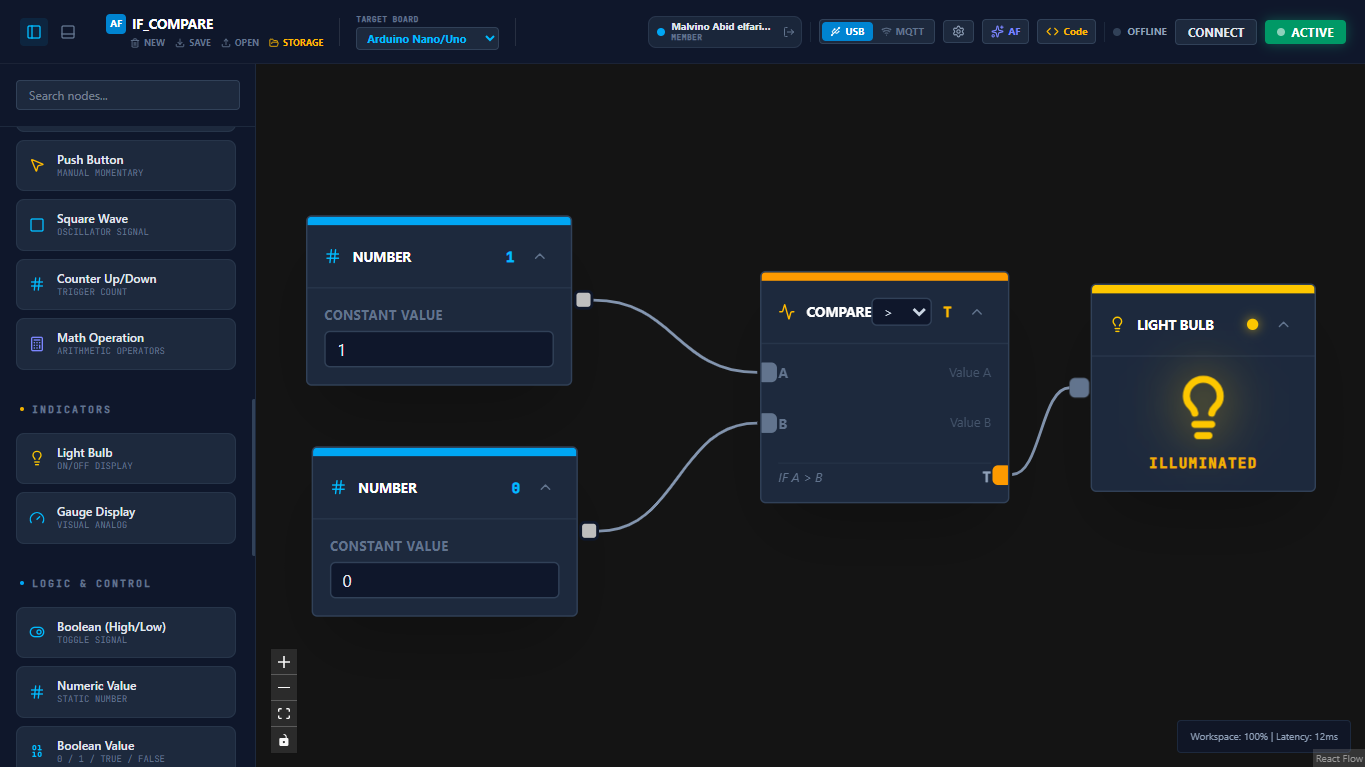

Pada gambar simulasi di atas:

Pin A menerima angka 1 dari blok Number atas.
Pin B menerima angka 0 dari blok Number bawah.
Pengaturan operator perbandingan yang dipilih adalah > (Lebih Besar Dari).
Karena $1 > 0$ bernilai BENAR (TRUE), blok COMPARE mengeluarkan output TRUE (T) sehingga Light Bulb menyala (ILLUMINATED).

ARDUFLOW CODE SNIPPET

{
  "name": "IF_COMPARE",
  "board": "nano",
  "nodes": [
    {
      "id": "bulb-1781585653000",
      "type": "bulb",
      "position": {
        "x": 688.4409384784087,
        "y": 34.188511822332345
      },
      "data": {
        "value": true,
        "pin": "0"
      },
      "measured": {
        "width": 160,
        "height": 148
      },
      "selected": false,
      "dragging": false
    },
    {
      "id": "compare-1781585909595",
      "type": "compare",
      "position": {
        "x": 453.7654029385652,
        "y": 25.256020923437376
      },
      "data": {
        "value": true,
        "pin": "0",
        "mode": ">"
      },
      "measured": {
        "width": 178,
        "height": 165
      },
      "selected": false,
      "dragging": false
    },
    {
      "id": "number-1781585932571",
      "type": "number",
      "position": {
        "x": 131.42203317450821,
        "y": -14.250442583759067
      },
      "data": {
        "value": 1,
        "pin": "0"
      },
      "measured": {
        "width": 210,
        "height": 121
      },
      "selected": false,
      "dragging": false
    },
    {
      "id": "number-1781585938201",
      "type": "number",
      "position": {
        "x": 135.42203317450821,
        "y": 149.74955741624086
      },
      "data": {
        "value": 0,
        "pin": "0"
      },
      "measured": {
        "width": 210,
        "height": 121
      },
      "selected": false,
      "dragging": false
    }
  ],
  "edges": [
    {
      "source": "compare-1781585909595",
      "target": "bulb-1781585653000",
      "id": "xy-edge__compare-1781585909595-bulb-1781585653000"
    },
    {
      "source": "number-1781585932571",
      "target": "compare-1781585909595",
      "targetHandle": "a",
      "id": "xy-edge__number-1781585932571-compare-1781585909595a"
    },
    {
      "source": "number-1781585938201",
      "target": "compare-1781585909595",
      "targetHandle": "b",
      "id": "xy-edge__number-1781585938201-compare-1781585909595b"
    }
  ]
}

SIAP MENCOBA MATERI INI?

Buka Arduflow IDE sekarang dan implementasikan logika program di atas tanpa ribet!
