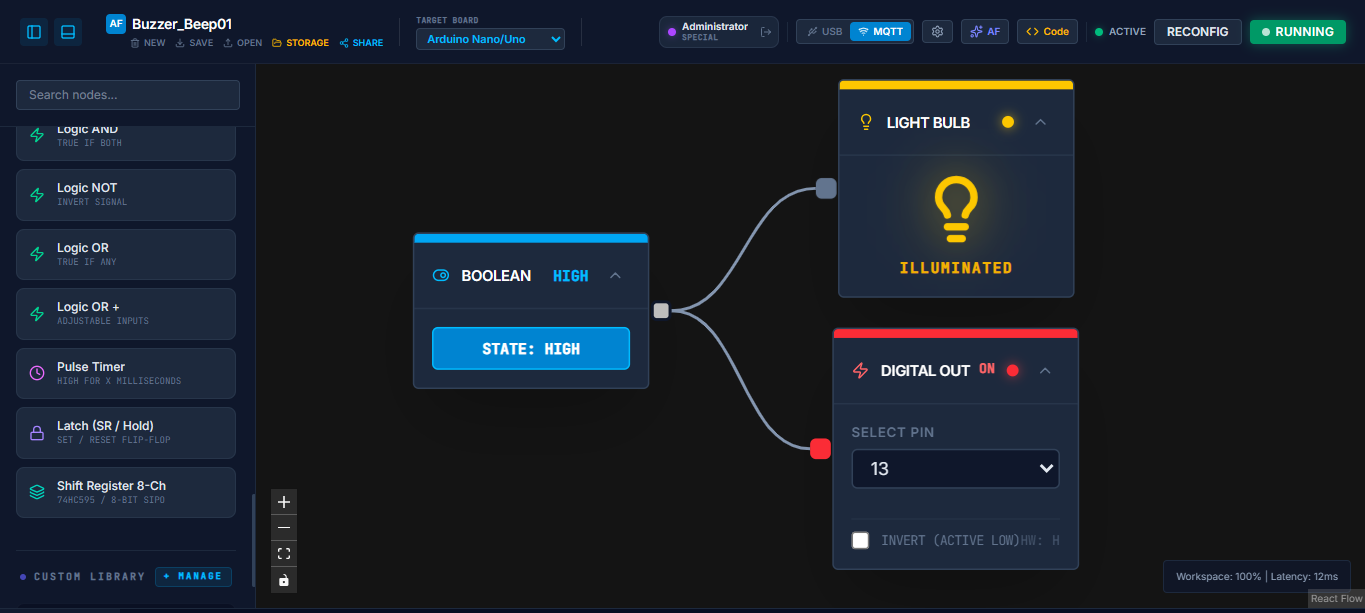

Visualisasi tersebut mendeskripsikan proyek bernama Buzzer_Beep01 untuk papan Arduino Nano/Uno. Rangkaian ini mengaktifkan sinyal output logika tinggi (HIGH) secara konstan ke pin fisik mikrokontroler dan indikator visual pada antarmuka antarmuka (dashboard).

Komponen Node

Constant (BOOLEAN HIGH): Menghasilkan nilai logika bernilai true (HIGH) secara permanen sebagai sumber pemicu utama.
DigitalWrite (DIGITAL OUT): Menerima sinyal konstan dari node constant untuk memberikan logika HIGH ke Pin 13 pada papan Arduino Nano.
Bulb (LIGHT BULB): Menerima sinyal konstan yang sama untuk menampilkan status visual lampu menyala (ILLUMINATED) pada simulator/dashboard antarmuka.

Cara Kerja Sistem

Node constant mengirimkan sinyal logika true (HIGH) secara langsung dan bersamaan ke dua node target melalui percabangan jalur (edges).
Node digitalWrite mengaktifkan Pin 13 ke kondisi HIGH (5V), yang biasanya terhubung ke buzzer aktif atau LED bawaan board (onboard LED).
Node bulb secara bersamaan menyalakan indikator visual pada layar untuk mengonfirmasi bahwa sinyal ke pin output berada dalam kondisi aktif.

ARDUFLOW CODE SNIPPET

{
  "name": "Buzzer_Beep01",
  "board": "nano",
  "nodes": [
    {
      "id": "bulb-1781584716548",
      "type": "bulb",
      "position": {
        "x": 486.4994026132283,
        "y": -4.421752554017431
      },
      "data": {
        "value": true,
        "pin": "0"
      },
      "measured": {
        "width": 160,
        "height": 148
      },
      "selected": false,
      "dragging": false
    },
    {
      "id": "constant-1781584740329",
      "type": "constant",
      "position": {
        "x": 198.8381509732056,
        "y": 99.31780524786713
      },
      "data": {
        "value": true,
        "pin": "0"
      },
      "measured": {
        "width": 160,
        "height": 106
      },
      "selected": false,
      "dragging": false
    },
    {
      "id": "digitalWrite-1781584768391",
      "type": "digitalWrite",
      "position": {
        "x": 482.62851524489975,
        "y": 163.7424412987107
      },
      "data": {
        "value": true,
        "pin": "13",
        "lastStateKey": "13-true-undefined"
      },
      "measured": {
        "width": 167,
        "height": 164
      },
      "selected": false,
      "dragging": false
    }
  ],
  "edges": [
    {
      "source": "constant-1781584740329",
      "target": "bulb-1781584716548",
      "id": "xy-edge__constant-1781584740329-bulb-1781584716548"
    },
    {
      "source": "constant-1781584740329",
      "target": "digitalWrite-1781584768391",
      "id": "xy-edge__constant-1781584740329-digitalWrite-1781584768391"
    }
  ]
}

SIAP MENCOBA MATERI INI?

Buka Arduflow IDE sekarang dan implementasikan logika program di atas tanpa ribet!
